超線性可控源電磁波探勘(ELR_TEM)
超線性可控源電磁波探勘系統之競爭優勢與市場利基
- 本計畫研發標的主要應用除了地熱探勘外，也可應用石油天然氣、礦產、工程地質、炭封存監控及地下水探勘等。
- 本計畫的開發主要為解決台灣的探勘環境，使用傳統中央迴圈較難找到空曠地點。
- 發射線圈縮小約20倍，除了有較深的探勘能力之外也提高的水平解析度。
技術優越性說明與競爭優勢分析
- 傳統的"中央迴路瞬變電磁探勘"技術布線太大(TX線圈太大)。
- 具有延長的電流波形線性斜坡時間的中央迴路瞬變電磁探勘cTEM。
- ELR_cTEM主要目的為使用較小的布線，但具有較深的探勘深度。
- 開發適合台灣地球物理探勘的整套探勘儀器設備軟硬體，行銷全球。

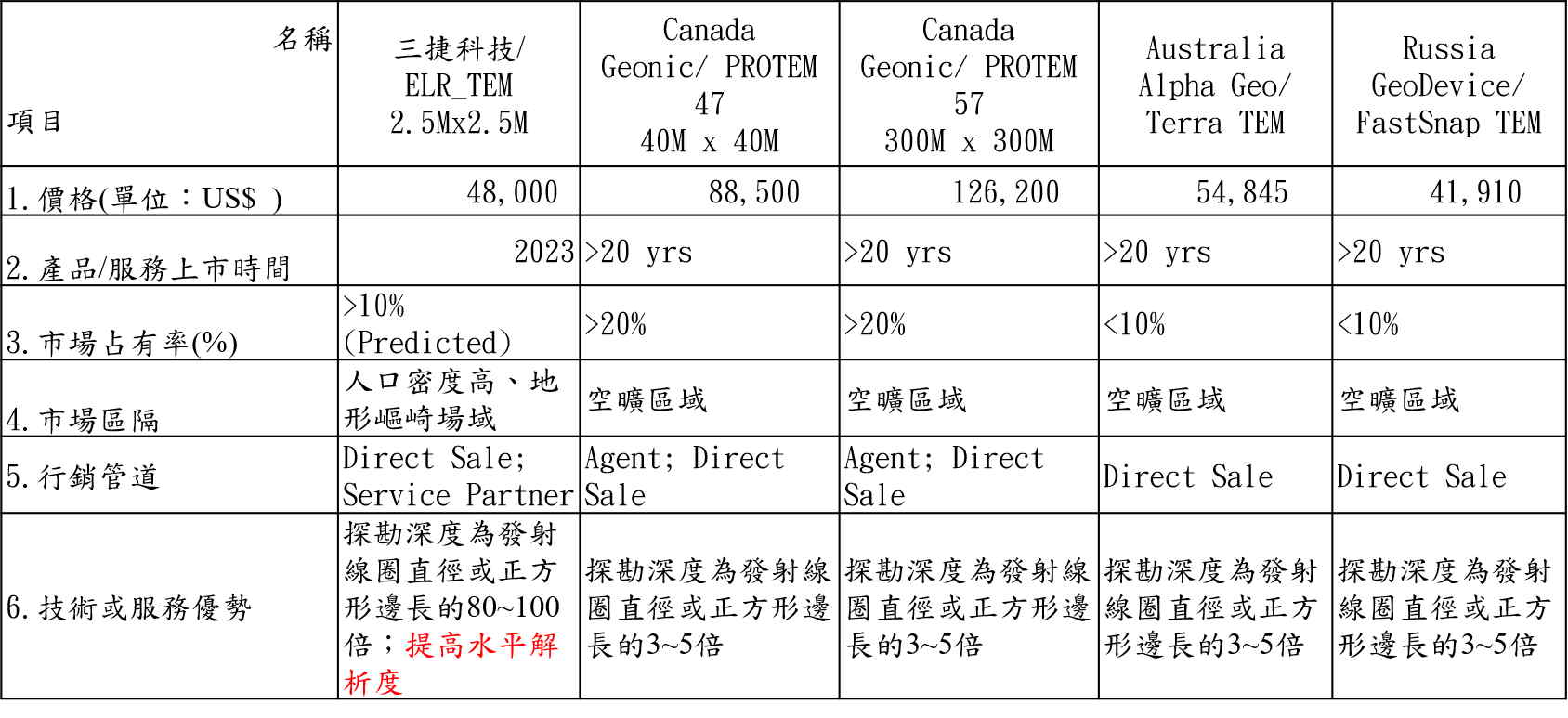

三捷科技超線性可控源電磁波探勘系統競爭優勢比較分析表
與現有競品比較，現有技術大多應用於空曠區域，縮小線圈及增加深度，有利於應用於狹小地形
- 為解決台灣大地電磁地熱探勘應用於狹小地形以及高噪音的環境，本公司也開發了大地電磁陣列系統及軟體，並在台灣進行多年的探勘，結果都可以解釋一些地熱井為何不成功，因沒鑽在儲集層上方，結果發表在世界地熱論壇(World Geothermal Congress 2020+1)
- 大地電磁陣列的測點距離，一般為500米到數公里，找到地熱儲集層，進一步做儲集層模擬須更準確數據，一般用微震或背景躁音，但因需有天然微震，有時需數年的等待時間。
- 超線性瞬變電磁探勘系統因為縮小了線圈的展距，將有較高的水平解析度。

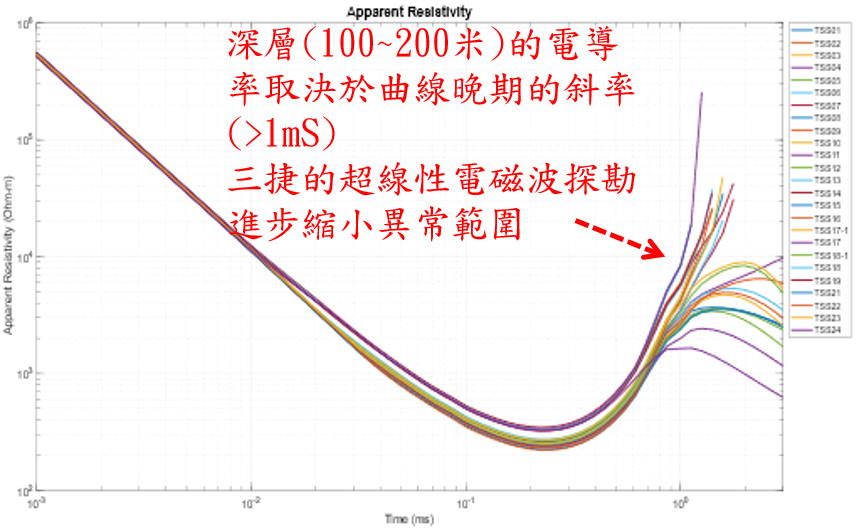

大地電磁測量的有效視電阻率淺層的異常和ELR_TEM (2.5M x 2.5M發射線圈)的電導率異常

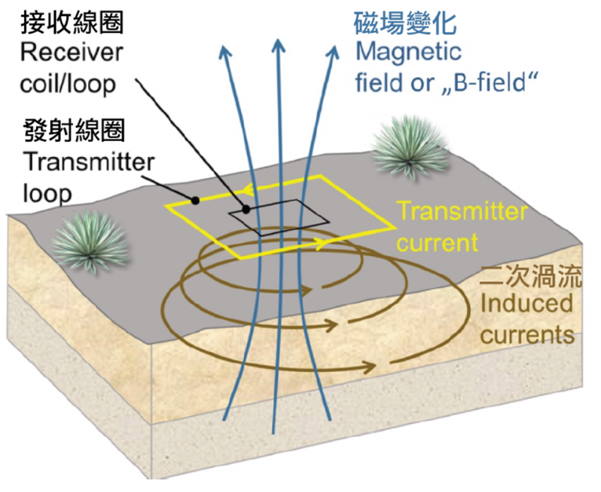

中央迴路瞬變電磁 (Central Loop TEM or cTEM) 探勘示意圖
三捷的超線性電磁波發射波形
